美須弥の温水式床暖房パネル
温水式床暖房パネル 小根太付パネル 根太間設置タイプ 性能実験 部材紹介小根太付床暖房パネル「床下地材上設置タイプ」ＭＨＰ12／ＭＨＰ15

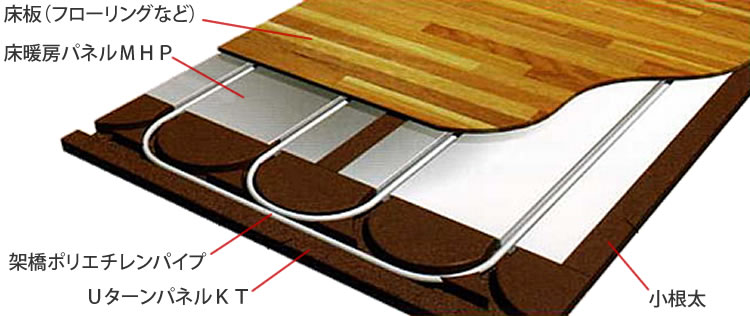

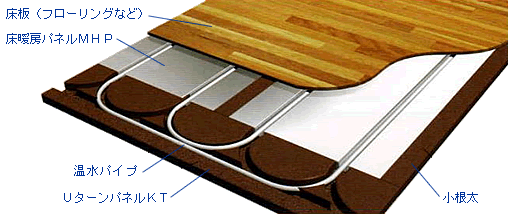

ＭＨＰパネル敷設構造図

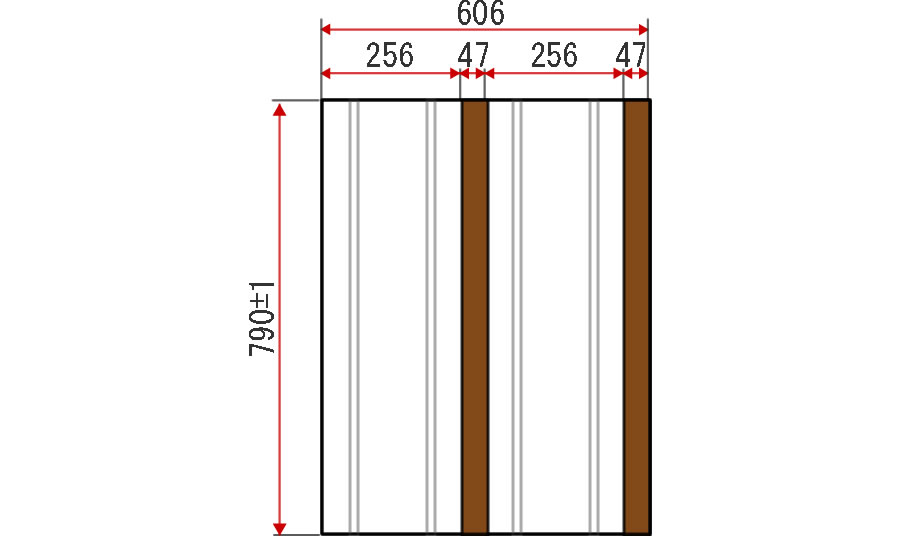

基本パネル外形寸法
ＭＨＰパネルの特徴
高い放熱性と強度
───あたたかい
厚み0.4ミリのアルミ板をパイプがはまる形に曲げてあるので、パイプの全周から放熱板へ伝熱し、効率良く放熱されます。
ベースボードには、低発泡ポリスチレンフォームを使用しているので、床の強度も充分にあります。
施工が簡単
───日曜大工なみ
温水パイプを使用するので銅配管のような専門技術がいりません。
パイプをはめ込む溝にはパイプを挟み込む出っ張りがあるので、はずれません。
パネルには小根太が付いているので、パネル工事と、小根太工事が一度に行えます。
安全性
───お部屋の空気がきれい
シックハウスの原因となるような接着剤は使用しておりません。
床暖房パネルは法律上下地材に区分され、Ｆ☆☆☆以上の使用を定められていますが、小根太とＵターンパネルはＦ☆☆☆☆を標準としており、室内の空気を汚しません。
エコロジー
───環境にやさしい
主な部材はリサイクルが可能なものを使用しています。
小根太は利用できない材木や木くずで作られた中質繊維板というエコマーク商品を採用しています。
小根太付床暖房パネルＭＨＰ-１５設置パターン
| 部屋の広さ | ６畳・一間半 | ８畳・二間 | 廊下・半間 |
|---|---|---|---|
【敷設パターン】  |

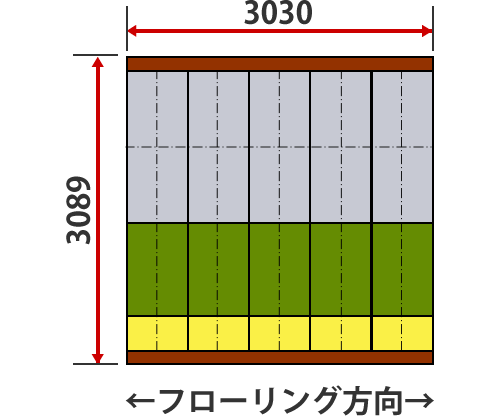

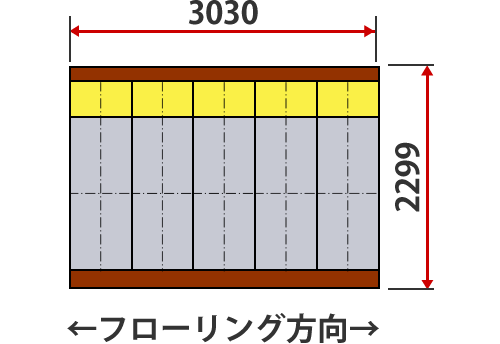

【６畳・一間半】  |
【８畳・二間】  |

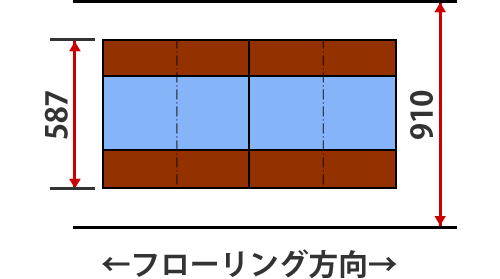

【廊下・半間】  |
| 床暖房パネルMHP□-4 | ５枚 | ５枚 | ─ |
| 床暖房パネルMHP□-2 | ─ | ５枚 | ─ |
| 床暖房パネルMHP□-2HF | ５枚 | ５枚 | ─ |
| 床暖房パネルMHP□-2TP | ─ | ─ | 幅263mm |
| UターンパネルMUP | 10枚 | 10枚 | 幅162mm |
| 敷設率 | 70％ | 70％ | ─ |
| 配管長（目安） | 約49m | 約65m | ─ |
■上記パターンでも設置状況により配管回路を分けて設置します。
小根太付床暖房パネルサイズと仕様
| 品名 | 品番 | サイズ | 仕様・他 |
| 小根太パネル | MHP12-2 | 12t×606w×790L | 配管用溝径10mm(7A) |
|---|---|---|---|
| MHP12-4 | 12t×606w×1580L | 配管用溝径10mm(7A) | |
| MHP12-2HF | 12t×606w×395L | 配管用溝径10mm(7A)※受注生産品 | |
| MHP12-2TP | 12t×606w×790L | 配管用溝径10mm(7A)※受注生産品 | |
| MHP15-2 | 15t×606w×790L | 配管用溝径13mm(10A) | |
| MHP15-4 | 15t×606w×1580L | 配管用溝径13mm(10A) | |
| MHP15-2HF | 15t×606w×395L | 配管用溝径13mm(10A)※受注生産品 | |
| MHP15-2TP | 15t×606w×790L | 配管用溝径13mm(10A)※受注生産品 | |
| Uターンパネル | MUP12-10Φ･Ⅱ | 12t×162w×606L | 木質板小根太・発泡スチロール組み合わせ |
| MUP15-13Φ･Ⅱ | 15t×162w×606L | 木質板小根太・発泡スチロール組み合わせ | |
| KT12-10Φ | 12t×137w×909L | 木質板（MDF製） | |
| KT15-13Φ | 15t×162w×909L | 木質板（MDF製） |
※部屋のサイズに合わせてパネルを選んでください。
※パネルを切断し広く敷設すると暖房効果も上がります。
※小根太にラワン合板を使用したMHP-Gシリーズも取り揃えております。
MHPシリーズの形状と外形寸法

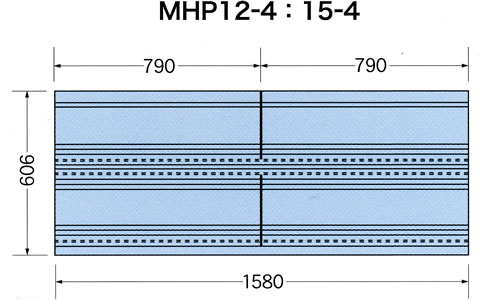

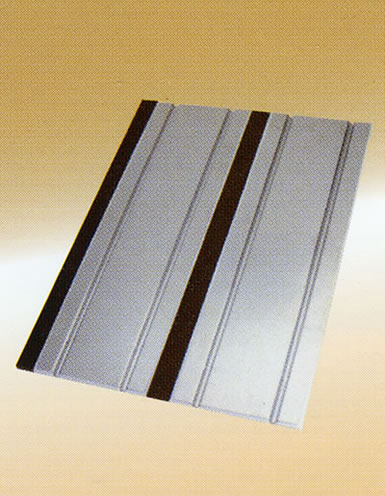

MHP12-4・MHP15-4

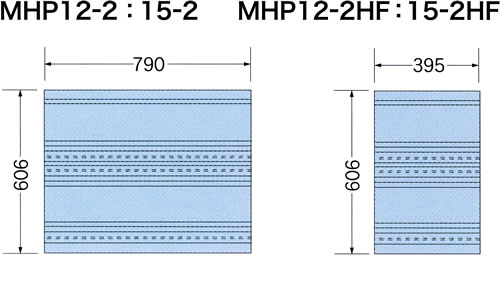

MHP12-2・MHP15-2
MHP12-2・MHP15-2

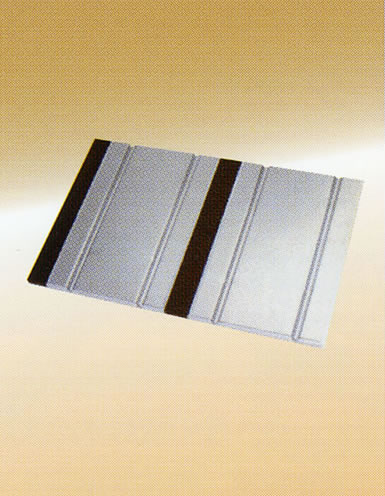

HF（ハーフパネル）

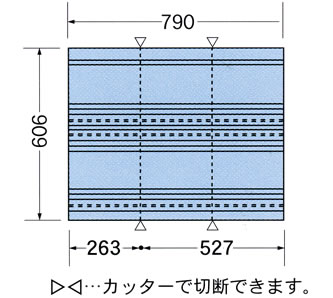

MHP12-2・MHP15-2
TP（3分割パネル）

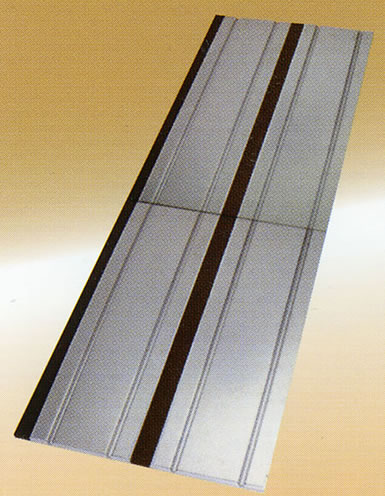

◆小根太付パネル（直線パネル）暑さ＝12mm・15mm

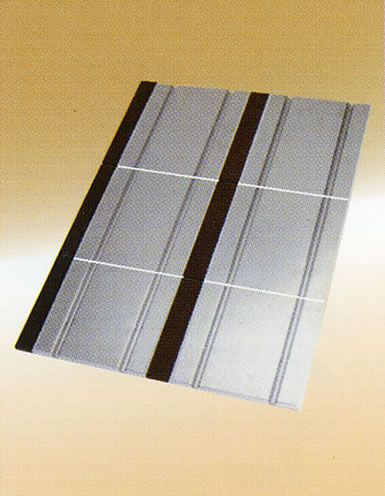

◆MHP12-2TP：15-2TP
（3分割パネル）

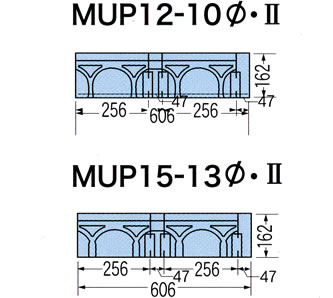

◆Uターンパネル
（小根太付発泡材タイプ）

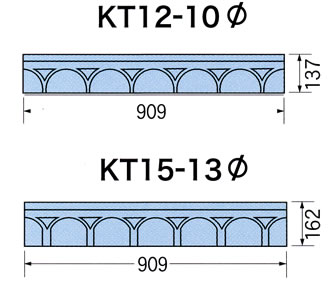

◆Uターンパネル
（木製タイプ）
